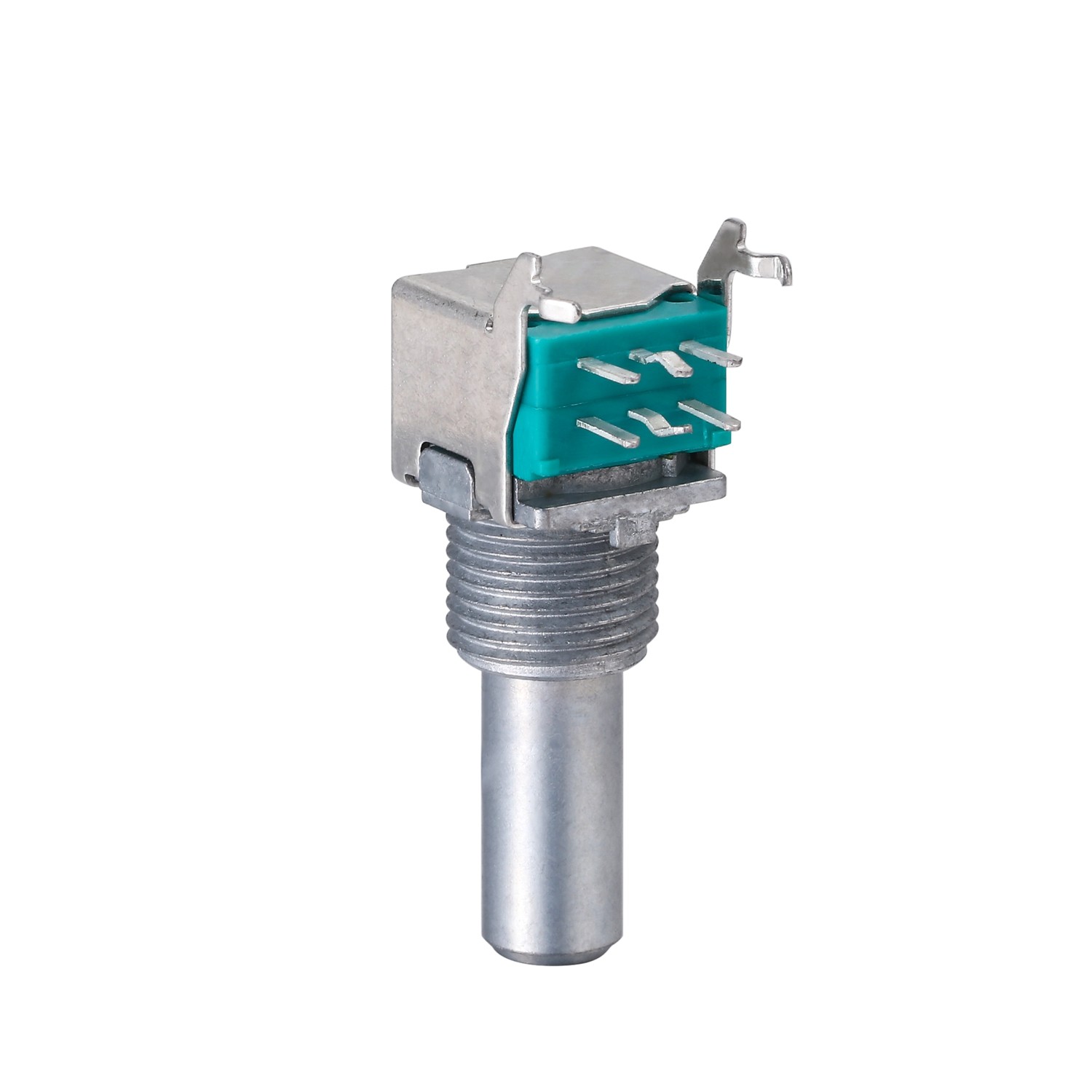

Potenziometro rotativo massimo per apparecchi audio
Descrizione del prodotto:
Potenziometro rotante è un resistore variabile (componente elettromeccanico), si basa sul pennello per scivolare sul corpo del resistore,in circuito per ottenere una certa relazione con la tensione di ingresso tensione di uscita, quindi si chiama potenziometro.
Poiché l'unità del valore di resistenza del potenziometro rotante è la stessa di quella del resistore, la sua unità è anche ohm
Caratteristiche chiave:
- Resistenza: 100kΩ
- Disponibile in varie configurazioni pin-out
- Isolamento elettrico virtualmente infinito
- Opzioni di albero in metallo o in plastica
- RoHS conforme
Applicazione:
Il potenziometro rotativo è utilizzato principalmente in prodotti di comunicazione, walkie-talkie, amplificatore di potenza automobilistico, audio multimediale, smart home, periferiche per computer, ecc. Le sue funzioni sono principalmente:regolazione del volume, regolazione dell'intensità luminosa, selezione del menu, regolazione della velocità, regolazione della temperatura, ecc.I principali parametri del potenziometro rotativo sono la linearità, il valore della resistenza, la potenza nominale, il rumore di rotazione, la temperatura, le caratteristiche di variazione della resistenza, l'impedenza di isolamento, ecc.
Parametri tecnici:
| 1- Caratteristiche elettriche |
| Resistenza totale |
200Ω-2MΩ |
| Tolleranza di resistenza totale |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Resistenza residua |
20ΩMax. |
| Potenza nominale |
Conico lineare:0.05W, Audio Taper 0.025W |
| Resistenza dell'isolamento |
100MΩ min. 250V di corrente continua |
| Noise |
100 mV al massimo |
| Prova di tensione |
100 V CA per 1 minuto |
| Tensione di funzionamento massima |
50V AC/20V DC |
| Errore di banda applicabile alle parti di unità doppia per il controllo del volume audio |
-40dB a 0dB: 3dB max. (compatibile con veicoli: -60dB a 0dB: 1,5dB max.) |
| 2- Caratteristiche meccaniche |
| Forza del tappo di rotazione |
Min:3Kgf |
| Angolo di rotazione totale |
280o±10o |
| Torsione totale |
10-100 gf.cm |
| Forza di spinta-tiratura |
Min:8kgf 10s Min |
| Sbalzo della chiave |
Max: 0,5*L/20mm P-P |
| Forza terminale |
5N per 1 minuto |
| 3. Caratteristiche degli interruttori |
| Tipo di interruttore |
SPST |
| Potenza nominale |
0.1A 16 V di corrente continua |
| Torsione di commutazione |
200-800 gf.cm |
| Angolo di cambio |
40o Max |
| Durata di funzionamento senza carico |
15000 cicli 100mΩ Max |
| Durata di funzionamento con carico:in valore nominale |
15000 cicli 200mΩ Max |
| Resistenza di contatto iniziale |
100 mΩ Max |
| Resistenza dell'isolamento |
100MΩ min. 250V di corrente continua |
| Prova di tensione |
300V AC per 1 minuto |
| 4Performance ambientale |
| Intervallo di temperatura di funzionamento |
-10°C a +70°C |
| Intervallo di temperatura di stoccaggio |
-40°C a +85°C |
| 5.Termometro di riferimento per la saldatura |
| Saldatura manuale |
96.5 Sn/3.0 Ag/0.5 Cu Filtro venduto o Filtro a base di resina non pulito 280oC Max. per 3 secondi |
| Saldatura a onde |
96.5 Sn/3.0 Ag/0.5 Cu Flusso di filo venduto o non pulito 260oC Max. per 5 secondi |
Il nostro vantaggio
Progettazione e prototipo e base di automazione a Dongguan, il centro produttivo della Cina meridionale.
10+ ingegneri e progettisti dedicati ed esperti nel dipartimento R&D.
Centro di produzione nella provincia del Sichuan, vicino al molo del fiume Yangzi e all' aeroporto di Chongqing.
10+ linee di produzione, 100+ manager e lavoratori esperti.
Aiutare i clienti a progettare rapidamente le loro idee in soluzioni di produzione di massa e completare la progettazione, lo sviluppo e la verifica dei prototipi.
FAQ:
- D: Qual è il marchio di questo prodotto?
- R: Il marchio di questo prodotto è Sanni.
- D: Dove è prodotto questo prodotto?
- R: Questo prodotto è prodotto in Cina.
- D: Qual è la funzione di un potenziometro a slitto lineare?
- R: Un potenziometro a slitto lineare è utilizzato per misurare e controllare la quantità di corrente elettrica che scorre attraverso un circuito.
- D: Qual è la tensione massima che questo potenziometro può gestire?
- R: La tensione massima che questo potenziometro può gestire è di 10V.
- D: Questo prodotto è adatto sia a circuiti AC che a circuiti DC?
- R: Sì, questo prodotto è adatto sia per circuiti AC che per circuiti DC.
