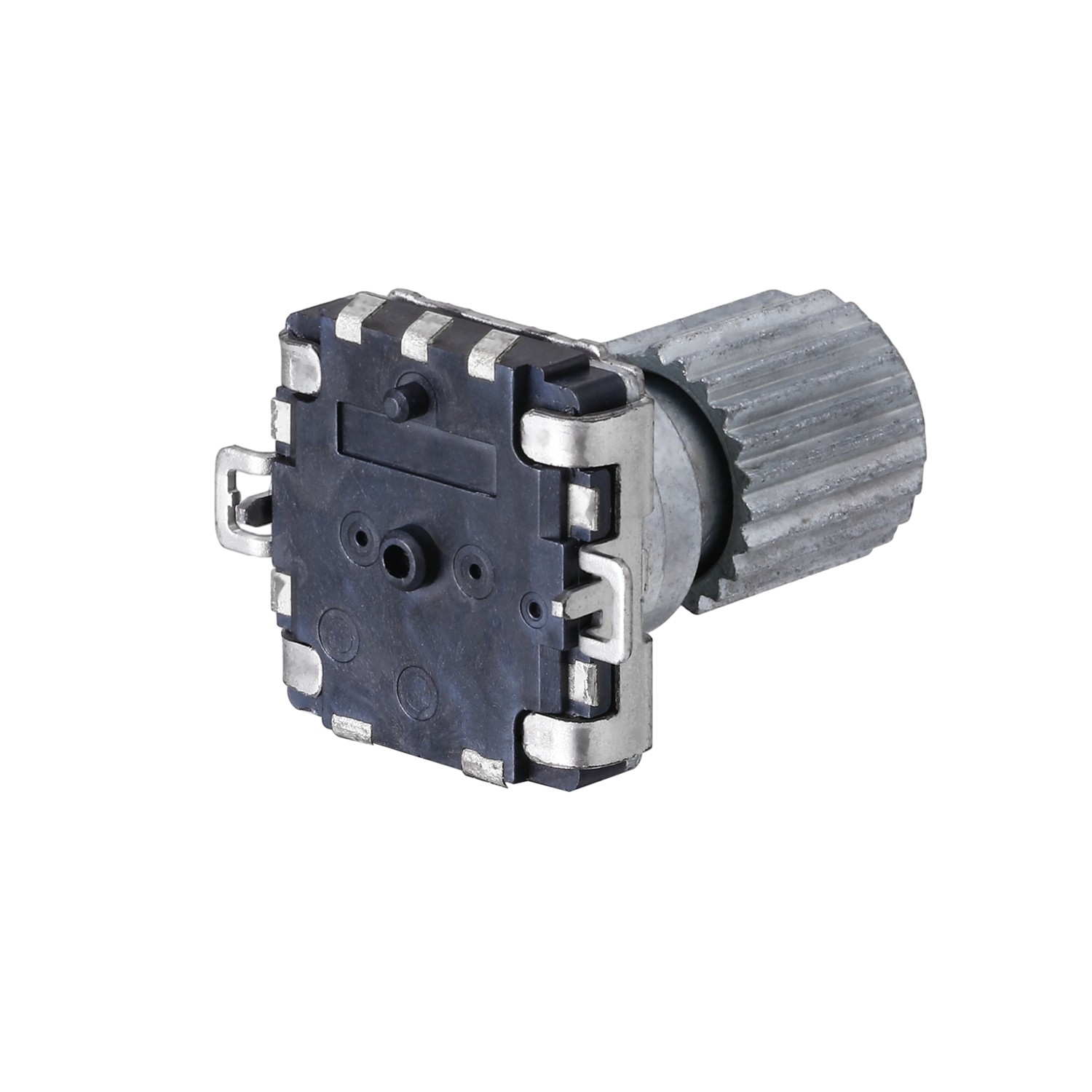

Encoder rotativo a fuso metallico di piccole dimensioni di serie 11 mm
Descrizione
L'encoder rotativo incrementale della serie EC11 di piccole dimensioni da 11 mm per l'audio delle auto viene in genere elaborato altrove in informazioni come posizione, velocità e distanza.Uncodificatore incrementaleè un dispositivo elettromeccanico lineare o rotativo che ha due uscitesegnali,A- eB, che emettono impulsi quando il dispositivo viene spostato.Insieme, ilA- eBi segnali indicano sia l'insorgere che la direzione del movimentoL'albero può essere personalizzato in base alle diverse esigenze.Utilizzato principalmente per regolare il volume, la temperatura, la frequenza e la funzione di commutazione.
Specificità
| Performance degli interruttori |
| Numero del circuito: |
SPST |
| Potenza nominale: |
1A 16V DC |
| Torsione di interruttore: |
500 gf.cm massimo |
| Angolo di cambio: |
40o massimo |
| Durata di funzionamento senza carico: |
30,000 cicli 100mΩ max |
| Durata di funzionamento con carico: |
30,000 cicli 200mΩ max |
| Resistenza di contatto iniziale: |
100 mΩ massimo |
| Resistenza dell' isolamento: |
100mΩ min.250V DC |
| Prova di tensione: |
300V AC per 1 minuto |
| Caratteristiche meccaniche |
| Angolo di rotazione totale: |
300°±5o |
| Dissuasione: |
16 |
| Torsione di rotazione: |
150-350 gf.cm |
| Forza del tappo di rotazione: |
3 kgf.max/Alu; 3,5 kgf max/Massa; 4,0 kgf max/acciaio inossidabile |
| Forza di spinta-tiratura dell'albero: |
8 kgf.max |
| Torsione di rotazione: |
20~200f.cm CC: coppia di clic: 60~400gf.cm |
| Oscillazione dell'albero: |
Max:0.6*L/20mm P-P max |
| Vibrazione: |
10 a 50 a 10 Hz/min. l'ampiezza è di 1,5 mm per tutte le frequenze. |
| Prestazioni elettriche |
| Numero di impulsi/detenti |
16/16 |
| Caratteristiche: |
con interruttore a spinta/interruttore rotativo |
| Resistenza dell' isolamento: |
100mΩ min.250V DC |
| Durabilità |
| Durata di funzionamento senza carico: |
20,000 cicli 100mΩ max |
| Prestazioni ambientali |
| Freddo: |
-40 °C ± 2 °C per 96 ore |
| Calore a secco: |
85 °C ± 2 °C per 96 ore |
| Calore umido: |
40 ± 2oC, 90-95% di RH per 96 ore |
Caratteristiche
1. Una varietà di metodi di montaggio a scelta.
2.Interruttore a spinta con percorrenza di 0,5 mm
3La lunghezza e la forma dell'albero possono essere personalizzate.
4. Disegno a doppio albero
La nostra fabbrica
Dongguan SANNI Electronics Technology Co., Ltd. ha più di 10 anni di esperienza nella progettazione e produzione di potenziometro, codificatore, interruttori e altri componenti elettronici.2000 metri quadrati di superficie con oltre 180 dipendentiAbbiamo team tecnici e di vendita professionali e buoni per soddisfare le vostre esigenze.
Il nostro vantaggio
1. 4 linee di produzione automatizzate, oltre 100 operai esperti per prodotti di precisione superiore.
2. 10+ ingegneri e progettisti dedicati ed esperti nel dipartimento di ricerca e sviluppo.
3. Servizio personalizzato ODM / OEM. Aiuta i clienti a progettare rapidamente le loro idee in soluzioni di produzione di massa e completa la progettazione, lo sviluppo e la verifica dei prototipi.
4Strumenti di prova professionali e team per garantire la qualità del prodotto.
