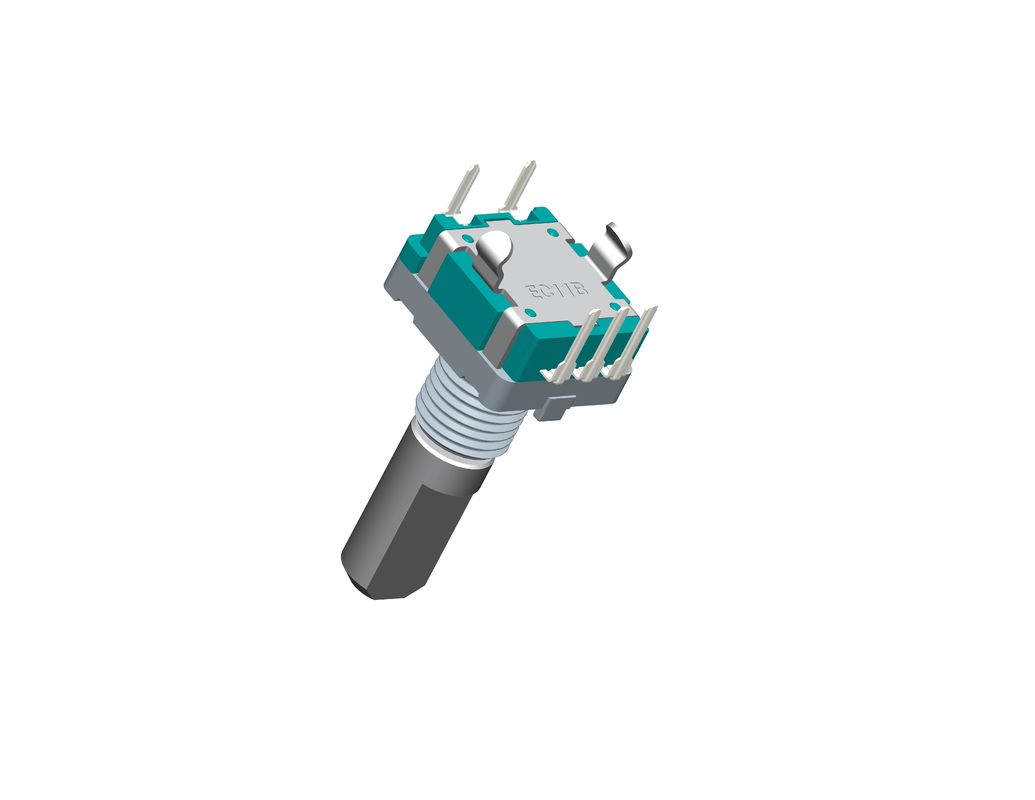

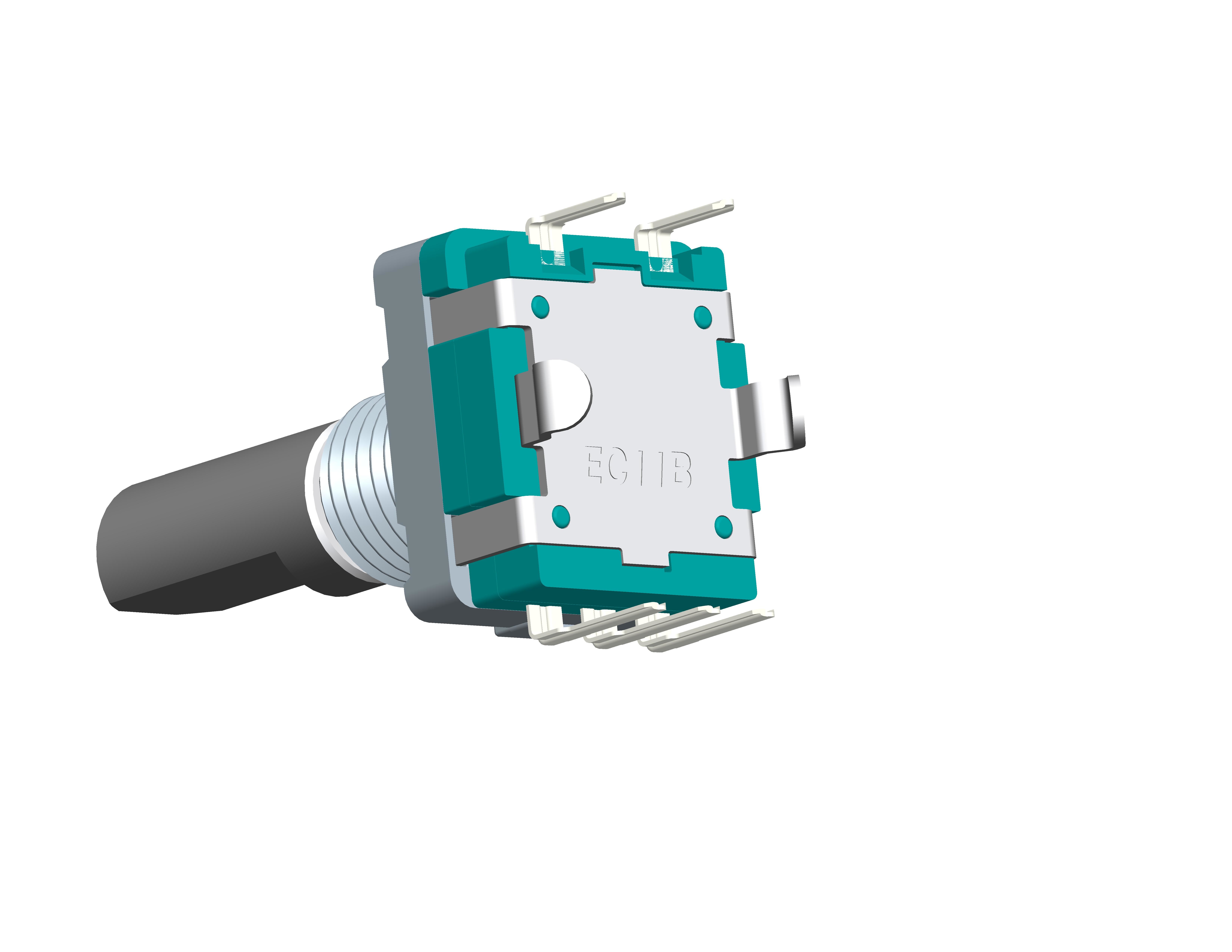

Descrizione del codificatore
Il codificatore incrementale rotatorio produce l'impulso quando gira e conosce la sua posizione tramite il dispositivo di conteggio. Quando il codificatore non è commovente o il potere è disinserito, ricorda la posizione basandosi sulla memoria interna del dispositivo di conteggio.
Applicazione del codificatore
Il codificatore incrementale pricipalmente è usato per misurare la velocità, l'accelerazione, la direzione di rotazione, angolo ecc. Ampiamente usato in macchinario, macchine utensili di CNC, elevatore, servomotore, macchinario del tessuto, macchinario metallurgico, macchinario dell'iniezione, stampa e dispositivo per l'impaccettamento, strumenti automatici e l'altri misura di automazione industriale e campo di controllo.
Specificazione del codificatore
| Caratteristiche: |
| Orientamento della parte di controllo |
Verticale |
| Lunghezza dell'azionatore |
20mm |
| Numero del dente d'arresto |
30 denti d'arresto |
| Numero dell'impulso |
15 impulsi |
| Interruttore a pulsante |
Con il commutatore |
| Viaggio dell'interruttore a pulsante |
0.5mm+/-0.3mm |
| Dimensioni |
dimensione 11mm |
| Gamma di temperatura di funzionamento |
-40℃ ~ +85℃ |
| Prestazione elettrica |
| Valutazioni |
CC di 10mA 5V |
| Corrente massimo/minimo di funzionamento (carico resistivo) |
10mA/1mA |
| Segnale in uscita |
A e B bifasi |
| Prova di tensione |
CA 300V per 1 minuto o CA 360V per 2s |
| Resistenza di isolamento |
CC di 100MΩ minuto 250V |
| Prestazione meccanica |
| Coppia di torsione del dente d'arresto |
10±7mN ・ m. |
| Forza in opposizione |
100N |
| Durevolezza |
| Durata di funzionamento |
15.000 cicli |
| Specifiche dell'interruttore a pulsante |
| Disposizione di contatto |
SPST (Spinta-su) |
| Viaggio |
0.5±0.5mm |
| Forza di funzionamento |
4±2N |
| Valutazioni |
CC di 0.1A 5V (valutazioni di CC minuto di 500µA 5V) |
| Resistenza di contatto (prestazione iniziale/dopo la vita) |
massimo di 100mΩ max./200mΩ. |
| Durata di funzionamento |
20.000 volte |
Il nostro vantaggio
1. 4 linee di produzione di automazione, più di 100 lavoratori con esperienza per i prodotti di più alta precisione.
2. 10+ ha dedicato e sperimentato gli ingegneri ed i progettisti nel dipartimento di R & S.
3. Il supporto ODM/OEM ha personalizzato il servizio. I clienti di aiuto progettano rapidamente le loro idee nelle soluzioni di fabbricazione in serie e progettazione del prototipo, lo sviluppo e verifica completi.
4. Strumenti professionali e gruppo difficili per assicurare qualità del prodotto.
FAQ
1Q: Posso ottenere di provare da voi?
• : Sì, possiamo fornire i campioni liberi per le prove, prego ci contattiamo liberamente e ci diciamo i vostri bisogni del dettaglio.
2 Q: Potete fornire l'aiuto per le edizioni tecniche?
• : Sì, abbiamo più di 10 anni di ricerca e sviluppo nell'industria dei componenti elettronici. Se avete bisogno del supporto tecnico, senta libero prego per contattarci.
3 Q: Accettate la personalizzazione?
• : Sì, la personalizzazione è accettabile, prego contatta il nostro personale di vendita per i dettagli.
