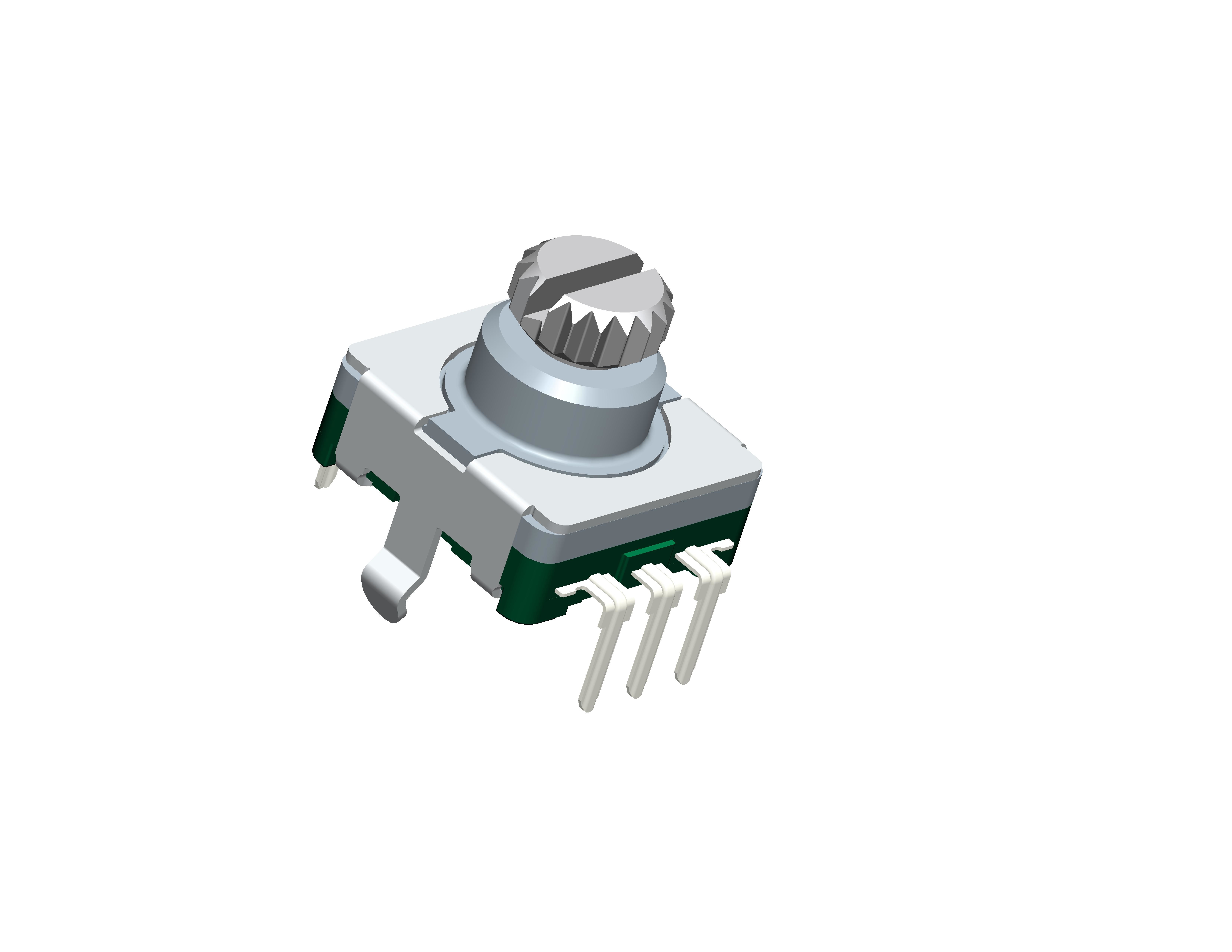

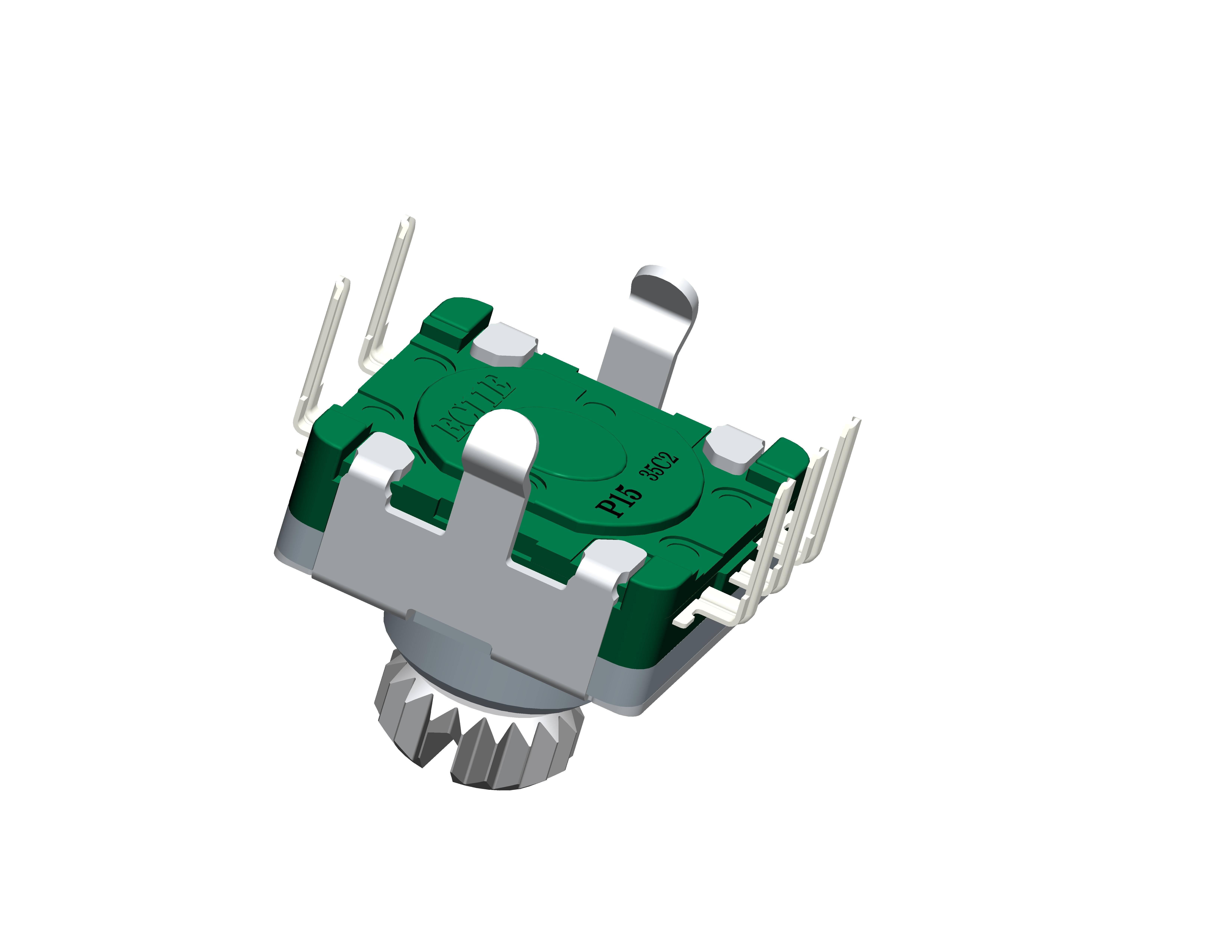

Descrizione
Un codificatore incrementale è un lineare o il dispositivo elettromeccanico girante che ha due segnali in uscita, A e B, che emettono gli impulsi come il dispositivo si muove. Insieme, i segnali di B e di A indicano l'avvenimento e la direzione di moto. Molti codificatori incrementali hanno un segnale in uscita supplementare, solitamente specificando un indice o una Z, che indica che il codificatore è ad una posizione di riferimento specifico. Inoltre, alcuni codificatori forniscono un'uscita di stato (che specifica solitamente un allarme) che indica i guasti interni, come sopportare il guasto o il guasto del sensore.
Caratteristiche
codificatore di progettazione sigillato prestazione affidabile 1.High.
2. Commutatore di spinta con il viaggio di 0.5mm o il viaggio di 1.5mm disponibile.
3. La lunghezza e la forma dell'asse possono essere personalizzate.
4. Inserzione verticale del PWB della IMMERSIONE
5. Soddisfacente rispetto a RoHS 2,0
6. Piccolo ordine del volume accettabile
Specificazione
| Caratteristiche meccaniche |
| Forza del tappo |
3kgf.max |
| Coppia di torsione rotazionale: |
20~200gf.cm |
| forza in opposizione: |
8Kgf.max |
| Forza rotazionale del tappo: |
3Kgf.max/Alu; 3.5kgf massimo/ottone; acciaio inossidabile massimo/di 4.0kgf |
| Dente d'arresto: |
30 |
| Vibrazione: |
10 - 50 - 10 Hz/min. l'ampiezza sono 1.5mm per tutte le frequenze. |
| Prestazione elettrica |
| Numero dell'impulso/dente d'arresto |
15 |
| Resistenza di isolamento: |
CC di 100mΩ min.250V |
| Prova di tensione: |
CA 300V per 1 minuto |
| Prestazione ambientale |
| Freddo: |
-40ºC±2ºC per 96h |
| Calore asciutto: |
85ºC±2ºC per 96h |
| Calore umido: |
40±2ºC, 90 a 95%RH per 96H |
| Prestazione del commutatore |
| Potere stimato: |
CC di 0.1A 5V |
| Coppia di torsione del commutatore: |
500± 200gf.cm massimo |
| Angolo di commutatore: |
0.5± 0,3 |
| Numero di circuito: |
SPINTA |
| Prova di tensione: |
CA 300V per 1 minuto |
| Durata di funzionamento senza carico: |
massimo 100.000 cicli 100mΩ |
| Durata di funzionamento con il carico: |
massimo 100.000 cicli 200mΩ |
| Resistenza di contatto iniziale: |
100mΩ massimo |
| Resistenza di isolamento: |
CC di 100mΩ min.250V |
Applicazione
Il codificatore incrementale è usato normalmente per misurare la direzione di rotazione, l'accelerazione, l'angolo, la velocità ecc. Ampiamente usato in macchina waching, macchine utensili di CNC, elevatore, misuratore di portata, servomotore, macchina tessile, macchina metallurgica, stampa e impacchettatrice, macchina a iniezione, strumenti automatici e l'altri misura di automazione industriale e campo di controllo.
La nostra fabbrica
La tecnologia il Co., srl di elettronica di Dongguan SANNI ha più di 10 anni di esperienze nella progettazione e fabbricazione di potenziometro, di codificatore, di commutatori e di altre componenti di elettronica. La fabbrica riguarda 1,2000 metri quadri di aree della funzione di impiegati 180+. Abbiamo il professinal e buoni gruppi di vendite e tecnici per rispondere alle vostre esigenze.
I nostri servizi
1. Campioni liberi di offerta
2. Offerta una garanzia da 1 anno
3. Servizio di OEM/ODM disponibile soddisfare tutte le vostre esigenze
4. 24 ore di servizio online per rispondere le vostre indagini
5. Forte gruppo di R & S per supporto tecnico
