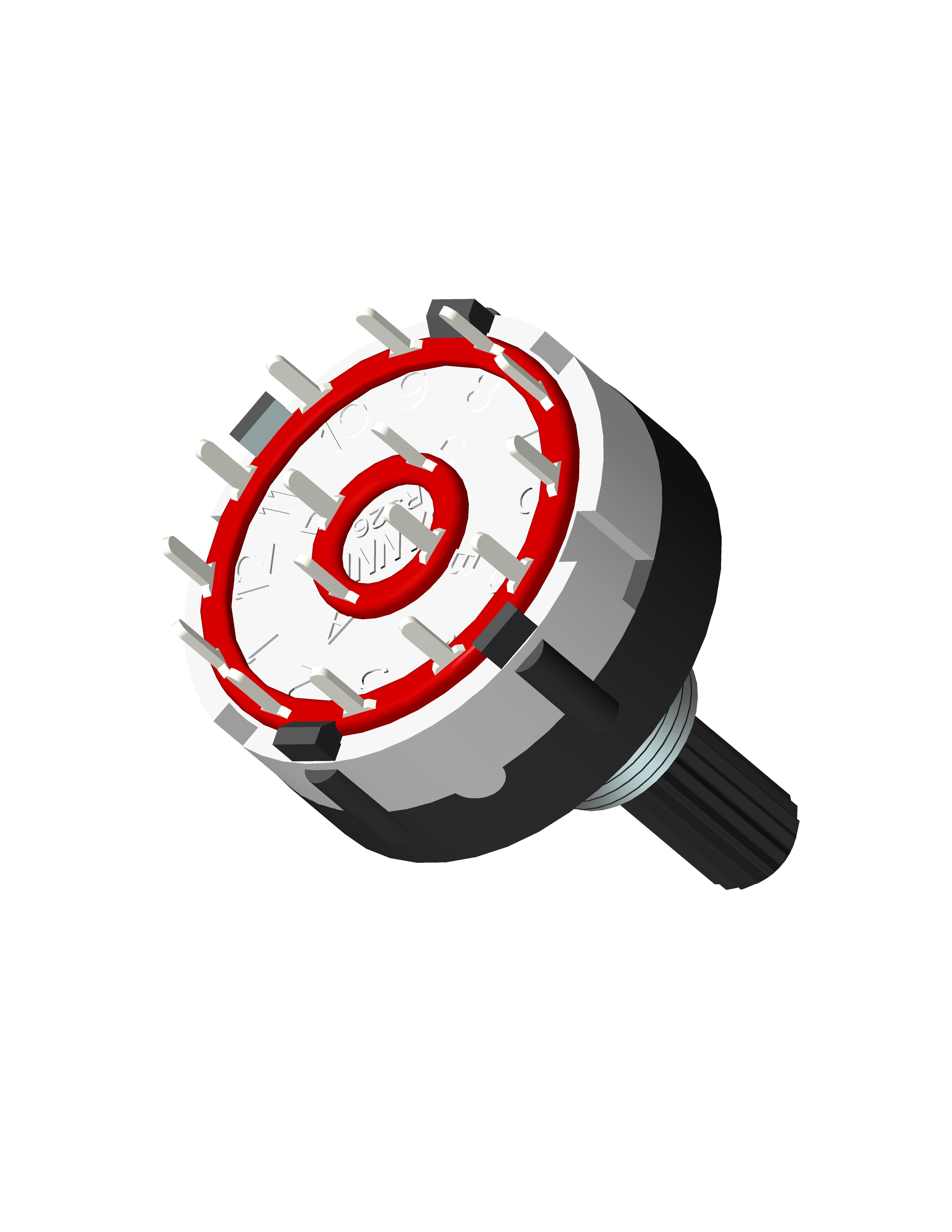

Descrizione del commutatore rotante
Un commutatore rotante è un commutatore azionato tramite rotazione. Questi sono scelti spesso quando più di 2 posizioni sono necessarie, quali un fan della tre-velocità o una radio dei CB con le frequenze o «i canali» di ricezione multipli.
Applicazione del commutatore rotante
Ri commutatori otary sono utilizzati per i selettori di canali sopra segnalericevitori come pure selezionatori della gamma sui selezionatori della banda e del contatore elettrico su multi-radio della banda, selezionatori della banda per gli elettrodomestici ecc….
Specificazione di prodotto
| caratteristiche 1.Mechanical |
| Angolo totale di rotazione |
N=2/3/4/5/6/7/8/9/10/11/12 N: Ingranaggio |
| Angolo di commutazione |
30o ±2o |
| Coppia di torsione di Totational |
50±20mN.m |
| Strengh del tappo di rotazione |
Min: 4Kgf |
| Forza in opposizione dell'asse |
Min: 6Kgf |
| Forza terminale |
5N per 1 minuto |
| Vacillazione dell'asse |
Massimo: 0.6*L/20mm PP |
| caratteristiche 2.Electrical |
| Valutazione (massimo)/(minuto) (carico resistivo) |
CC di 0.3A 16V DC/50uA 3V |
| Resistenza di contatto (iniziale/dopo durata di funzionamento) |
200mΩmax. |
| Resistenza di isolamento |
CC di 100MΩ minuto 100V |
| Prova di tensione |
CA 500V per 1 minuto |
| 3.Durability |
| Durata di funzionamento senza carico |
massimo 10.000 cicli 100mΩ |
| Durata di funzionamento con il carico del carico: come valutazione |
massimo 10.000 cicli 150mΩ |
| prestazione 4.Environmental |
| Gamma di temperatura di funzionamento |
-10Oc a +85oC |
| Gamma di temperature di stoccaggio |
-40Oc a +85oC |
| riferimento di calore 5.Welding |
| Saldatura manuale |
350Oc ±10oC/3+1S |
| Saldatura di Wave |
260Oc ±5oC/10±1S |
| Saldatura di riflusso |
Vedi la distribuzione della temperatura sulla scheda di dati |
FAQ
Q: Posso ottenere di provare da voi?
: Sì, possiamo fornire i campioni liberi per la vostra prova, prego ci contattiamo gratis e ci diciamo di che il prodotto voi ha bisogno.
Q: Accettate la personalizzazione?
: Sì, la personalizzazione è accettabile, prego contatta il nostro personale di vendita per consultarsi.
Q: Potete fornire l'aiuto per le edizioni tecniche?
: Sì, abbiamo più di 10 anni di ricerca e sviluppo nell'industria elettronica del potenziometro. Se avete bisogno dell'aiuto tecnico in il processo dell'acquisto, si sente libero prego per contattarci.
Durata di funzionamento senza carico: massimo 10000 cicli 100MΩ
