Codificatore di potenziometro integrato a doppio albero con interruttore rotativo.
Descrizione
L'encoder assoluto ha molti canali di luce sul disco di codifica della luce, ogni riga in ordine con 2,4,8,16 linee... disposizione, in modo che in ogni posizione del codificatore, leggendo l'aperto e scuro di ogni linea, ottenere un insieme di unici 2 zero codice a 2 (Codice Grigio), che è chiamato n-bit codificatore assoluto.Tale codificatore è determinato dalla posizione meccanica della targa di codifica fotoelettrica, che non è influenzata da disattivazione e interferenze.
Specificità
| Performance degli interruttori |
| Numero del circuito: |
SPST |
| Potenza nominale: |
1A 16V DC |
| Torsione di interruttore: |
500 gf.cm massimo |
| Angolo di cambio: |
40o massimo |
| Durata di funzionamento senza carico: |
30,000 cicli 100mΩ max |
| Durata di funzionamento con carico: |
30,000 cicli 200mΩ max |
| Resistenza di contatto iniziale: |
100 mΩ massimo |
| Resistenza dell' isolamento: |
100mΩ min.250V DC |
| Prova di tensione: |
300V AC per 1 minuto |
| Caratteristiche meccaniche |
| Angolo di rotazione totale: |
300°±5o |
| Dissuasione: |
16 |
| Torsione di rotazione: |
150-350 gf.cm |
| Forza del tappo di rotazione: |
3 kgf.max/Alu; 3,5 kgf max/Massa; 4,0 kgf max/acciaio inossidabile |
| Forza di spinta-tiratura dell'albero: |
8 kgf.max |
| Torsione di rotazione: |
20~200f.cm CC: coppia di clic: 60~400gf.cm |
| Oscillazione dell'albero: |
Max:0.6*L/20mm P-P max |
| Vibrazione: |
10 a 50 a 10 Hz/min. l'ampiezza è di 1,5 mm per tutte le frequenze. |
| Prestazioni elettriche |
| Numero di impulsi/detenti |
16/16 |
| Caratteristiche: |
con interruttore a spinta/interruttore rotativo |
| Resistenza dell' isolamento: |
100mΩ min.250V DC |
| Durabilità |
| Durata di funzionamento senza carico: |
20,000 cicli 100mΩ max |
| Prestazioni ambientali |
| Freddo: |
-40 °C ± 2 °C per 96 ore |
| Calore a secco: |
85 °C ± 2 °C per 96 ore |
| Calore umido: |
40 ± 2oC, 90-95% di RH per 96 ore |
Caratteristiche
1. codificatore di progettazione sigillato con prestazioni altamente affidabili.

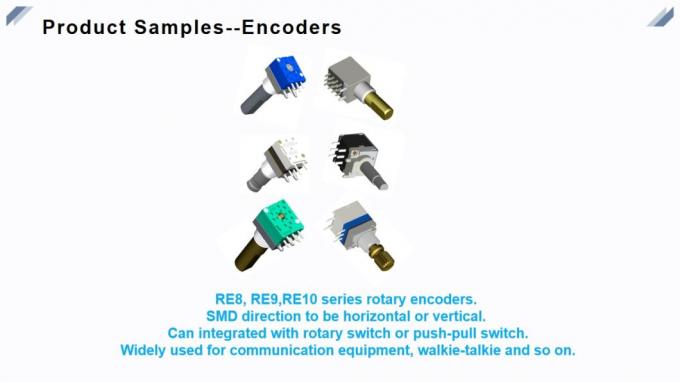

2Disponibile in molte varianti.
3. Spingere l'interruttore con 0,5 mm di spostamento o 1,5 mm di spostamento.
4La lunghezza e la forma dell'albero possono essere regolate.
5. Una varietà di metodi di montaggio a scelta
Applicazione
L'encoder fotoelettrico rotativo assoluto, a causa della sua memoria unica, anti-interferenza, senza perdita di potenza, è stato sempre più ampiamente utilizzato nell'angolo,misurazione della lunghezza e controllo del posizionamento in vari sistemi industriali
È adatto principalmente per elettronica automobilistica, elettrodomestici, elettrodomestici come forni e lavatrici, prodotti audio, timer e altri dispositivi elettronici correlati;
Utilizzati principalmente per regolare il volume, la temperatura, la frequenza e la commutazione delle funzioni
Il nostro vantaggio

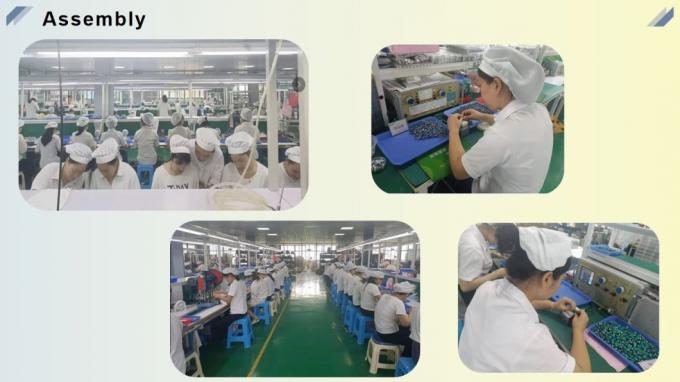

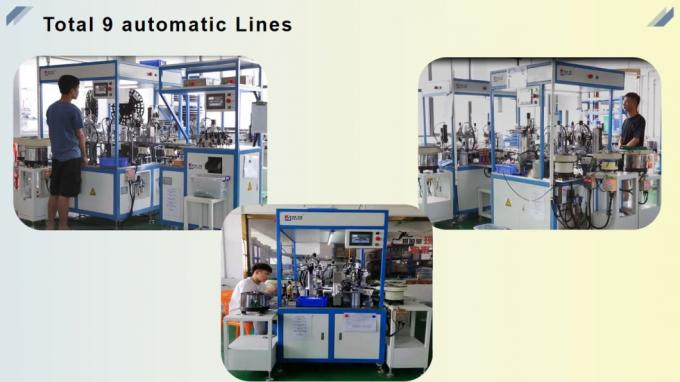

1. 4 linee di produzione automatizzate, oltre 100 operai esperti per prodotti di precisione superiore.
2. 10+ ingegneri e progettisti dedicati ed esperti nel dipartimento di ricerca e sviluppo.
3. Supporta il servizio personalizzato ODM / OEM. Aiuta i clienti a progettare rapidamente le loro idee in soluzioni di produzione di massa e completa la progettazione, lo sviluppo e la verifica dei prototipi.

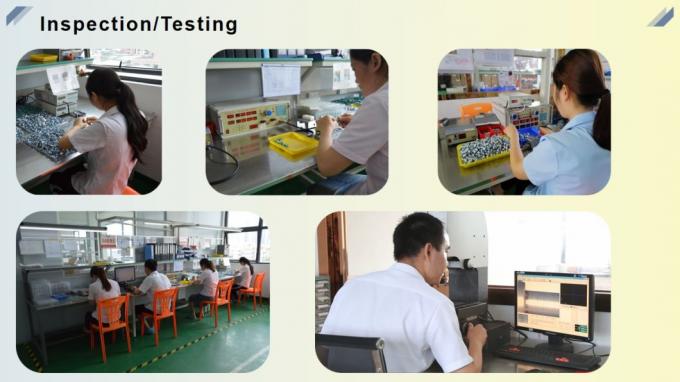

4Strumenti di prova professionali e team per garantire la qualità del prodotto.
I nostri servizi
1Offriamo 1 anno di garanzia.
2Servizio OEM/ODM per soddisfare tutte le vostre esigenze
3. entro 24 ore per rispondere alle vostre richieste
4Un forte team di ricerca e sviluppo per il supporto tecnico
5Offriamo un campione gratuito per il test.
Domande frequenti
• D: Posso avere un campione da voi?
• R: Sì, possiamo fornire i campioni gratuiti per il vostro test, si prega di contattarci gratuitamente e dirci quale prodotto avete bisogno.
• D: Accettate la personalizzazione?
• R: Sì, la personalizzazione è accettabile, si prega di contattare il nostro personale di vendita per consultazione.
• D: Potete fornire assistenza per problemi tecnici?
• R: Sì, abbiamo più di 10 anni di ricerca e sviluppo nell'industria del potenzimetro elettronico.
