Name: Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante
Brand: Dongguan SANNI Electronics Technology Co., Ltd.
SKU: RV16801NS
Price: 0.25 USD
Availability: InStock

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante

RV16801NS Rotary Potentiometer Round Shape Vertical Mounting With Rotary Switch

Informazioni di base

Luogo di origine:	La Cina
Marca:	SANNI
Numero di modello:	RV16801NS

Quantità di ordine minimo:	2000pcs
Prezzo:	USD0.25~0.45 per pc
Imballaggi particolari:	2000pcs/box
Tempi di consegna:	25 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	30000pcs/Month

Contattaci

Modello N.O.:

RV16801NS

Forma:

rotondo

Montaggio della direzione:

verticale

Commutatore:

SPST

Specificità:

16MM

Installazione:

Montaggio della IMMERSIONE del PWB

Personalizzazione:

Disponibile | Richiesta personalizzata

Evidenziare:

Giro del potenziometro rotativo

Verticale del potenziometro rotativo

Potenziometro rotondo del commutatore rotante

RV16801NS Potenziometro rotativo a albero metallico con interruttore rotativo

Applicazione del potenziometro rotativo

Il potenziometro rotativo è principalmente adatto a prodotti di comunicazione, walkie-talkie, audio multimediale, amplificatore di potenza per automobili e altre apparecchiature elettroniche, ma può anche essere utilizzato per elettrodomestici,attrezzature mediche, le sue funzioni principali sono: regolazione del volume, regolazione dell'intensità luminosa, selezione del menu, regolazione della velocità, regolazione della temperatura, ecc.

Specifica del prodotto

1- Caratteristiche elettriche
Resistenza totale	500Ω-2MΩ
Tolleranza di resistenza totale	50Ω~10KΩ:±30%/10KΩ~500KΩ:±20%/500KΩ~2MΩ:±30%
Resistenza residua	R≤10KΩ: 10ΩMax./10KΩ500KΩ:20ΩMax./R≥500KΩ Resistenza nominale totale pari o inferiore allo 0,1%
Potenza nominale	Conico lineare:0.05W, Audio Taper 0.025W
Resistenza dell'isolamento	100MΩ min. 250V di corrente continua
Prova di tensione	250V AC per 1 minuto
Tensione di funzionamento massima	50V AC/10V DC
2- Caratteristiche meccaniche
Forza del tappo di rotazione	Min:6.0Kgf
Angolo di rotazione totale	300^o± 5^o
Torsione totale	20-200 gf.cm
Forza di spinta-tiratura	Min:8kgf
Vibrazione	10 a 55 a 10 Hz/min. l'ampiezza è di 1,5 mm per tutte le frequenze nella direzione 3 di X.Y e Z e per 2 ore rispettivamente.
Forza terminale	5N per 1 minuto
3. Caratteristiche degli interruttori
Tipo di interruttore	SPST
Potenza nominale	1A 16V DC
Torsione di commutazione	500 gf.cm Max
Angolo di cambio	40^oMax.
Durata di funzionamento senza carico	15000 cicli 100mΩ Max
Durata di funzionamento con carico:in valore nominale	15000 cicli 200mΩ Max
Resistenza di contatto iniziale	100 mΩ Max
Resistenza dell'isolamento	100MΩ min. 250V di corrente continua
Prova di tensione	300V AC per 1 minuto
4Performance ambientale
Intervallo di temperatura di funzionamento	- 10^oC a +70^oC
Intervallo di temperatura di stoccaggio	- Quaranta.^oC a + 85^oC
5.Termometro di riferimento per la saldatura
Referenza per la saldatura a mano	260^oC-280^oC ± 10^oC/3+1S

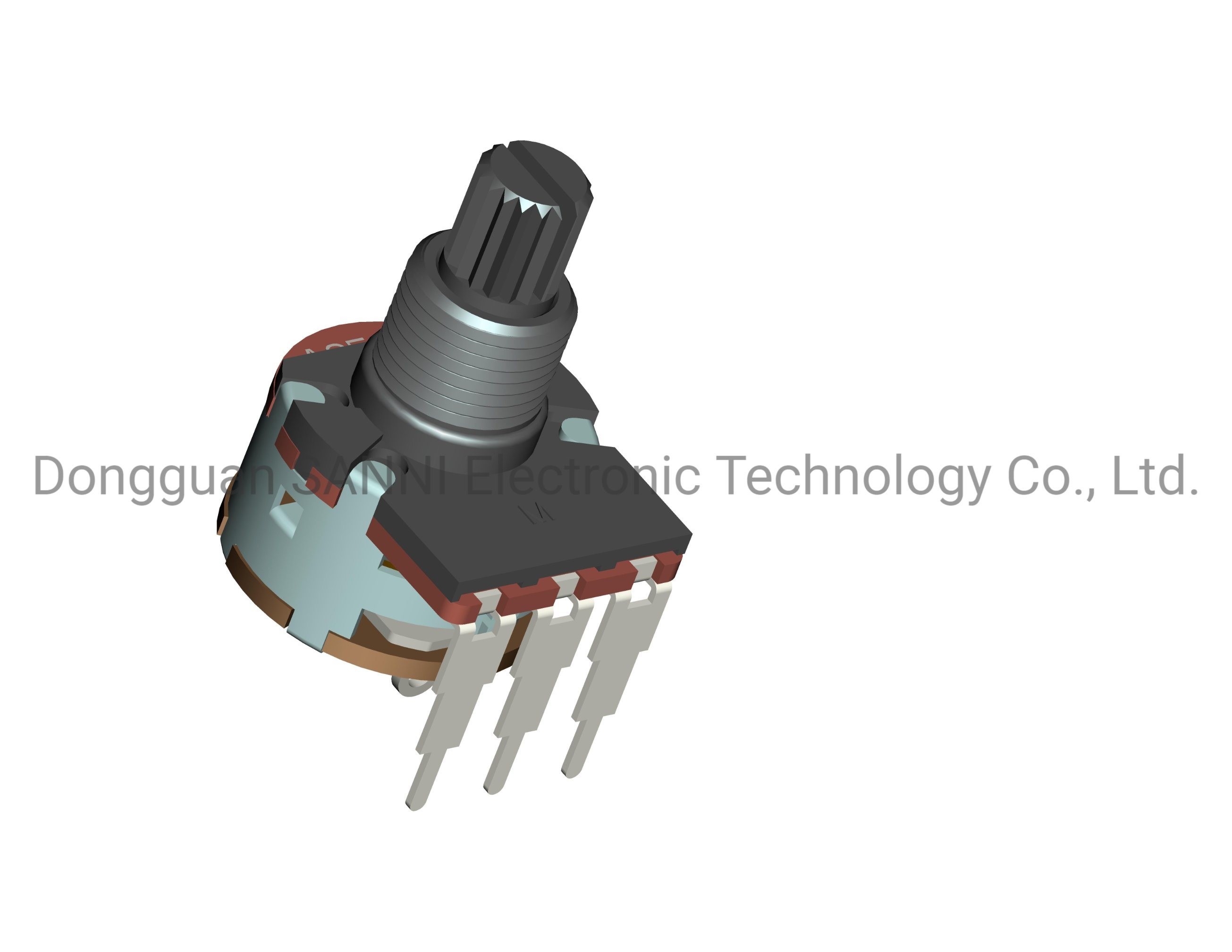

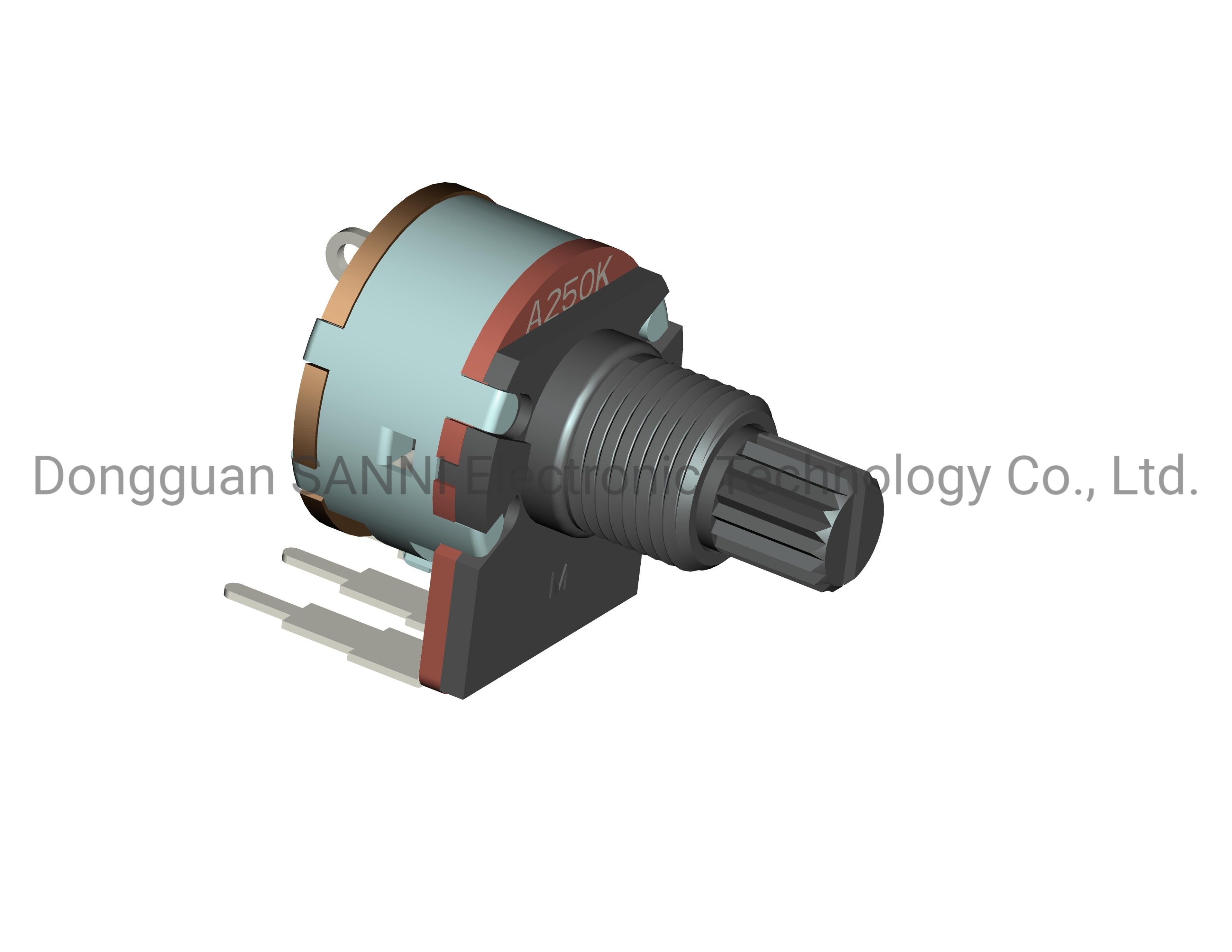

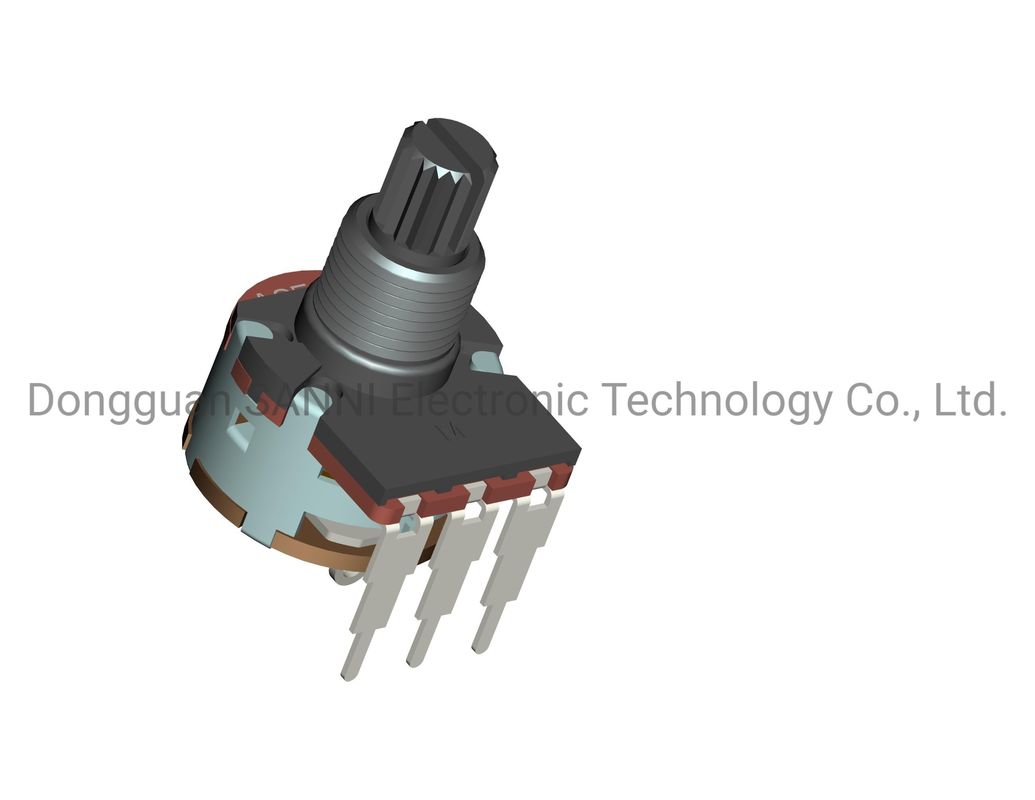

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 0

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 1

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 2

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 3

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 4

Montaggio verticale di forma rotonda del potenziometro rotativo di RV16801NS con il commutatore rotante 5
