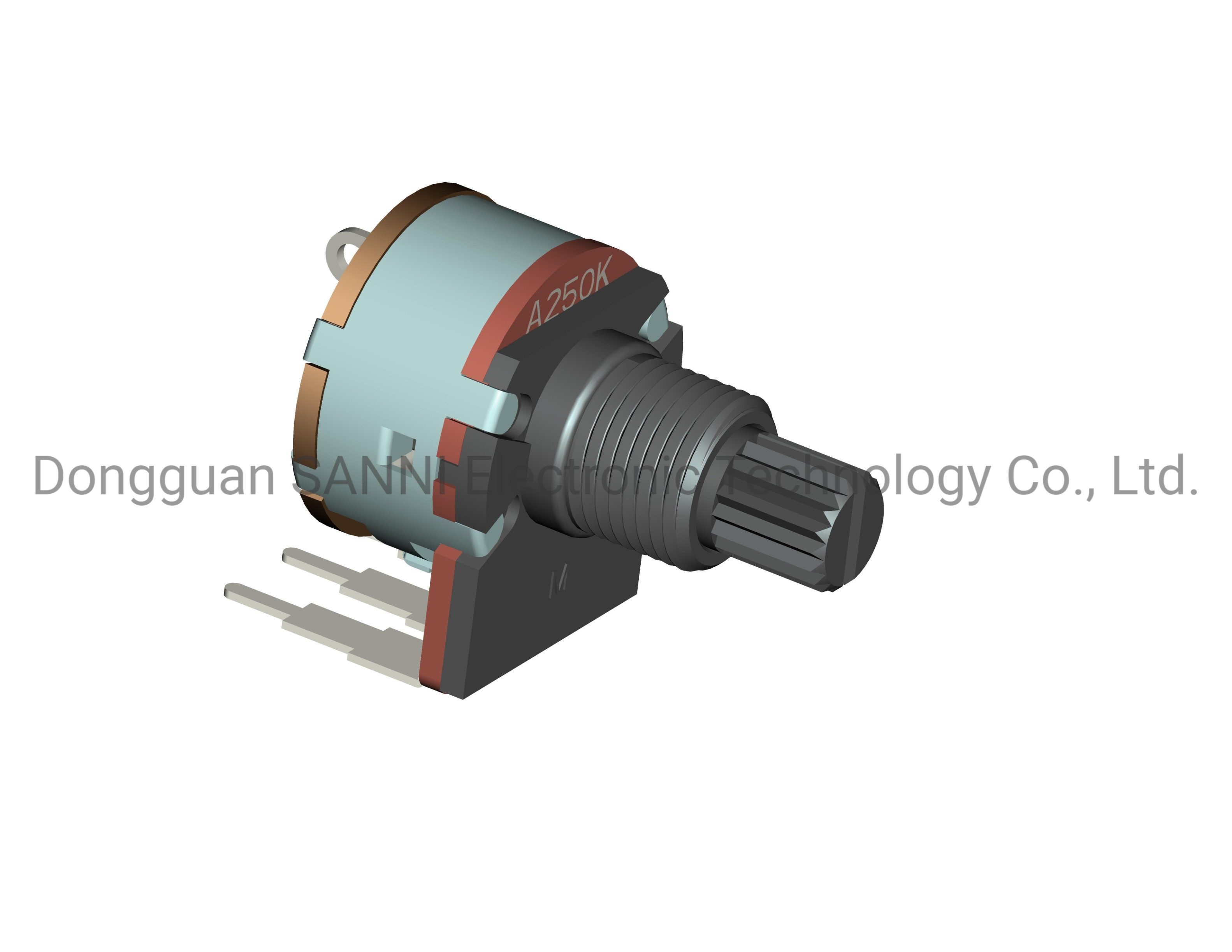

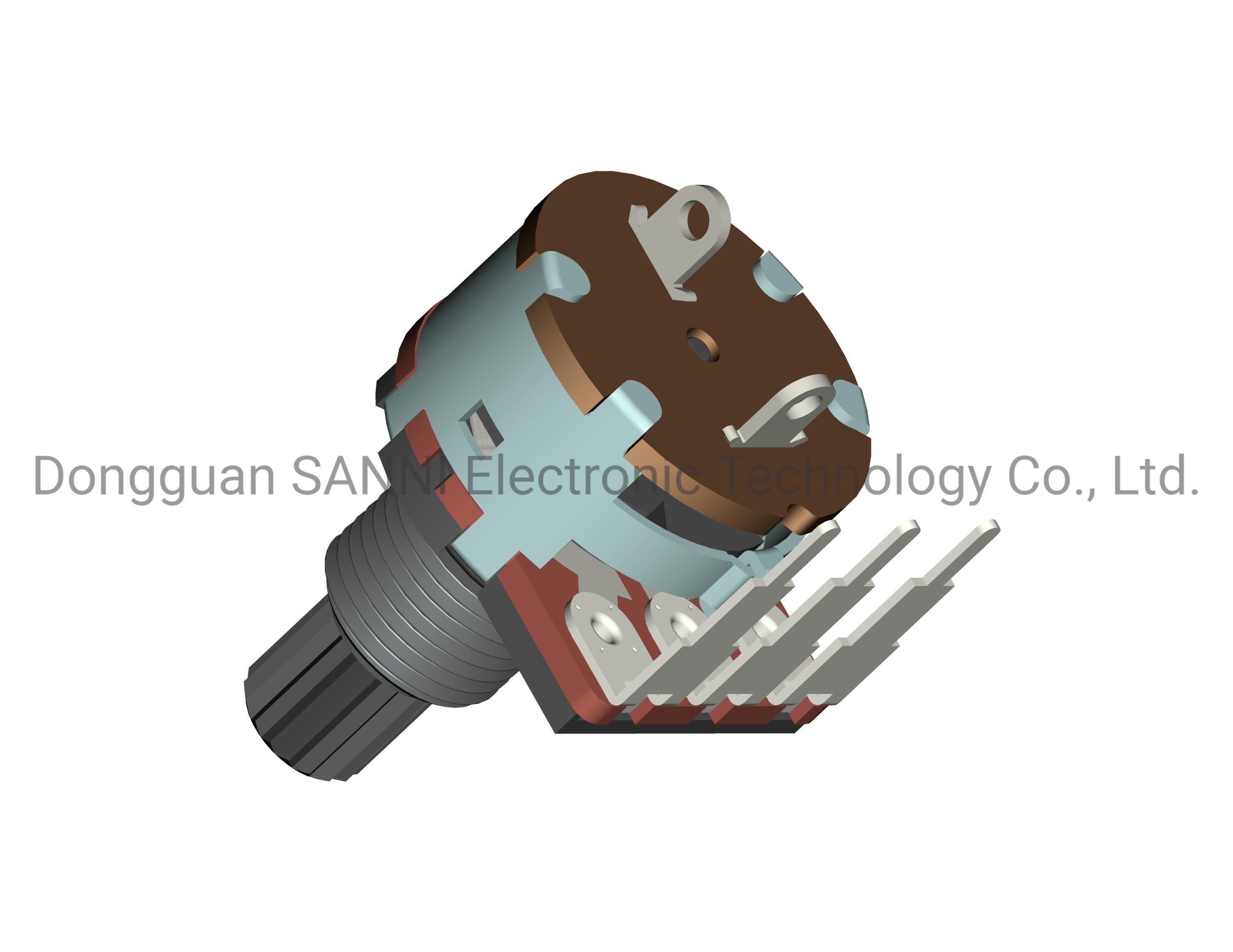

Potenziometro di plastica dell'asse del potenziometro rotativo 16mm di RV16801NS con il commutatore rotante
Applicazione del potenziometro rotativo
Il potenziometro rotativo è pricipalmente adatto a prodotti di comunicazione, ad amplificatore di potenza dell'automobile, ad audio di multimedia e ad altra attrezzatura elettronica, ma anche può utilizzare l'attrezzatura medica, elettrodomestici. È funzioni principali è: adeguamento del volume, adeguamento di intensità della luce della luce, selezione di menu, adeguamento di velocità, adeguamento di temperatura, ecc.
Caratteristiche del potenziometro rotativo
Buona prestazione di sigillatura
Facendo uso della struttura di sigillatura di plastica, può efficacemente occuparsi della saldatura dell'onda.
Il commutatore in opposizione o il commutatore girante può essere scelto.
Può essere con il posizionamento.
La lunghezza e la forma dell'asse possono essere regolato.
Vari metodi di montaggio per la scelta.
Specificazione del potenziometro rotativo
| caratteristiche 1.Mechanical |
| Forza del tappo di rotazione |
Min: 6.0Kgf |
| Angolo totale di rotazione |
300o±5o |
| Coppia di torsione di Totational |
20-200gf.cm |
| Forza in opposizione chiave |
Min: 8Kgf |
| Vibrazione |
10 - 55 ad ampiezza 10Hz/min.the sono 1.5mm per tutte le frequenze nella direzione 3 di X.Y un la Z e per 2 ore rispettivamente. |
| Forza terminale |
5N per 1 minuto |
| caratteristiche 2.Electrical |
| Resistenza totale |
500Ω-2MΩ |
| Tolleranza totale di resistenza |
50Ω~10KΩ: ±30%/10KΩ~500KΩ: ±20%/500KΩ~2MΩ: ±30% |
| Resistenza residua |
R≤10KΩ: 10ΩMax. /10KΩ500KΩ: una resistenza totale nominale di 20ΩMax. /R≥500KΩ di 0,1% o di meno |
| Potere stimato |
Conicità lineare: 0.05W, audio conicità 0.025W |
| Resistenza di isolamento |
CC di 100MΩ minuto 250V |
| Prova di tensione |
CA 250V per 1 minuto |
| Tensione massima di operazione |
CC di 50V AC/10V |
| caratteristiche 3.Switch |
| Tipo del commutatore |
SPST |
| Potere stimato |
CC di 1A 16V |
| Coppia di torsione del commutatore |
500gf.cm massimo |
| Angolo di commutatore |
40o massimi |
| Durata di funzionamento senza carico |
massimo 15000 cicli 100mΩ |
| Durata di funzionamento con il carico: come valutazione |
massimo 15000 cicli 200mΩ |
| Resistenza di contatto iniziale |
100mΩ massimo |
| Resistenza di isolamento |
CC di 100MΩ minuto 250V |
| Prova di tensione |
CA 300V per 1 minuto |
| prestazione 4.Environmental |
| Gamma di temperatura di funzionamento |
-10Oc a +70oC |
| Gamma di temperature di stoccaggio |
-40Oc a +85oC |
| riferimento di calore 5.Welding |
| Riferimento per la saldatura della mano |
260oC-280oC±10oC/3+1S |
Il nostro vantaggio
1. Più di 10 anni di esperienza di progettazione di produzione di ricerca e sviluppo.
2. 10+ ha dedicato e sperimentato gli ingegneri ed i progettisti nel dipartimento di R & S.
3. 9 linee di produzione di automazione, più di 100 lavoratori con esperienza per i prodotti di più alta precisione.
4. Il supporto ODM/OEM ha personalizzato il servizio. I clienti di aiuto progettano rapidamente le loro idee nelle soluzioni di fabbricazione in serie e progettazione del prototipo, lo sviluppo e verifica completi.
5. Strumenti professionali e gruppo difficili per assicurare qualità del prodotto.
